3. Uzbrojenie terenu


Uzbrojenie terenu to dostęp na działce do tzw. mediów. Warto upewnić się, że działka ma do nich dostęp, lub że istnieje możliwość sprawnego poprowadzenia przyłącza. Wszystkie z nich uwidocznione są na mapie zasadniczej, tworzą bazę GESUT (Geodezyjna Sieć Uzbrojenia Terenu). Zaliczamy do nich przede wszystkim:

    •       sieć gazową,
    •       sieć ciepłowniczą,
    •       sieć kanalizacyjną,
    •       sieć elektroenergetyczną,
    •       sieć wodociągową,
    •       sieć telekomunikacyjną.

Dla Krakowa stan uzbrojenia terenu można sprawdzić w systemie MSIP w kompozycji Przestrzeń miejska i planowanie.

uzbrojenie terenu

Opisy przewodów na mapach mogą wydawać się skomplikowane, ale tak naprawdę zawierają szereg jasno uporządkowanych informacji. Zgodnie z Rozporządzeniem Ministra Rozwoju, Pracy i Technologii z dnia 23 lipca 2021 r. w sprawie bazy danych obiektów topograficznych oraz mapy zasadniczej:

  • oznaczenie rodzaju sieci uzbrojenia terenu;
  • oznaczenie typu sieci uzbrojenia terenu, z wyjątkiem typu „inny” dla przewodu telekomunikacyjnego;
  • oznaczenie źródła danych o położeniu, pomijając oznaczenie „O”;
  • oznaczenie średnicy przewodu lub wymiaru pionowego i poprzecznego przewodu oddzielonego znakiem „/”;
  • w przypadku gdy przewód jest nieczynny – oznaczenie „niecz.” Poprzedzone myślnikiem.

Wykaz możliwych skrótów dla rodzaju sieci wraz z typem dostępny jest np. tutaj (str. 152-153).

Oznaczenia źródła danych (Rozporządzenie Ministra Rozwoju, Pracy i Technologii z dnia 23 lipca 2021 r. w sprawie geodezyjnej ewidencji sieci uzbrojenia terenu):

  • pomiar bezpośredni w nawiązaniu do osnowy – oznaczenie literą O;
  • pomiar wykrywaczem przewodów – oznaczenie literą A;
  • wektoryzacja – oznaczenie literą D;
  • pomiar fotogrametryczny – oznaczenie literą F;
  • pomiar bezpośredni w nawiązaniu do szczegółów terenowych – oznaczenie literą M;
  • dane branżowe – oznaczenie literą B;
  • dokumentacja z narady koordynacyjnej – oznaczenie literą K;
  • inna niż wymienione w pkt 1–7 metoda pozyskania – oznaczenie literą I;
  • nieokreślona metoda pozyskania – oznaczenie literą X.

--------------------------------------------------------------------------

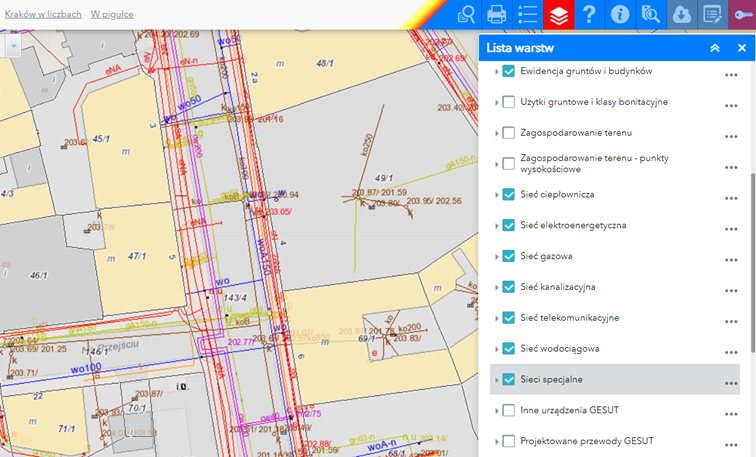

Zrzut ekranu pochodzi ze strony: https://msip.um.krakow.pl/kompozycje/?config=config_plan.json&_ga=2.79667348.1882376650.1666550924-1599026049.1666429694
